Alta estabilidad del voltaje y frecuencia fuera de la red 120kW PCS 241kWh Batería Generador de batería refrigerada por aire de alta eficiencia

120kW PCS 241kWh Batería Generador de batería refrigerado por aire de alta eficienciaEspecificación

Resumen del producto

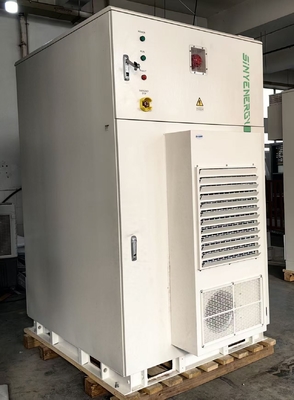

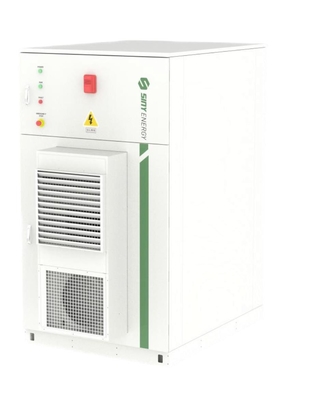

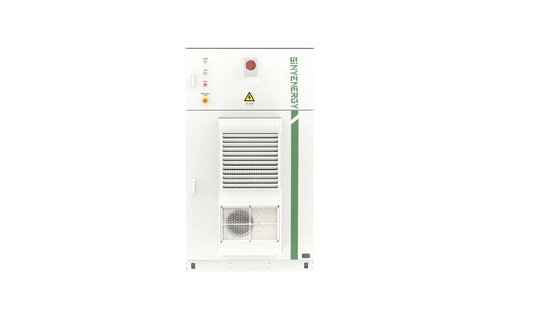

This 120k W P CS 241kW h Battery High-Efficiency Air-Cooled Battery Generators are outdoor cabinet-style integrated energy storage systems composed of integrated power control systems and high-energy-density lithium battery systems.

El sistema integrado de control de potencia incluye:

• Sistema de conversión de potencia (PCS) modular
• Sistema de conmutación conectado a la red/Islanding
• Un sistema de distribución de energía C/D C
• Sistema de vigilancia local
• Sistema de control basado en la nube (sólo en China)

El sistema de baterías de litio consta de:

• Grupo de baterías
• Sistema de gestión de la batería (BMS)
• Sistema de control medioambiental
• Sistema de protección contra incendios

El PCS adopta el modelo estandarizado de 125 kW de la empresa, que puede configurarse de forma flexible con células de batería de diferentes capacidades para formar productos de diferentes especificaciones.Cada armario de baterías contiene un grupo de baterías, con cada grupo que comprende una configuración 1P 240S (240 celdas en serie por cadena) utilizando celdas de 314 Ah, con una capacidad nominal máxima de 241 kWh.El gabinete integra un dispositivo de conmutación STS (Switch de transferencia estática S) conectado a la red / insular, lo que permite una transición sin problemas entre los modos conectados a la red y fuera de ella.

• Despliegue flexible
• Instalación fácil
• Mantenimiento simplificado
• Compatibilidad con aplicaciones de almacenamiento de energía del lado del usuario (detrás del medidor) y del lado de la generación (delante del medidor)

Características del producto

• El diseño totalmente cerrado elimina la corrosión de los componentes inducida por la ventilación directa, proporcionando condiciones de trabajo óptimas para los componentes electrónicos.
• Control de temperatura de compartimiento separado para la cabina de la batería y el PCS. El PCS adopta una tecnología de intercambio de calor independiente, lo que reduce el consumo de energía del sistema y mejora la eficiencia operativa.
• Arquitectura de protección contra incendios de dos capas (nivel PACK y nivel cabina) con protección de suministro de energía de tres capas, que garantiza la seguridad y fiabilidad del sistema.
• Utiliza módulos refrigerados por aire de alta eficiencia 1P30S (30 células en serie por módulo), logrando una densidad de integración un 40% mayor en comparación con los módulos convencionales del mercado.Esto reduce al mínimo los puntos de conexión del arnés PACK a PACK, reduciendo las pérdidas del sistema y los riesgos operativos.
• Integrado con la plataforma de nube inteligente Siny para la gestión y los servicios de operación de todo el ciclo de vida, incluida la funcionalidad de liquidación de energía (sólo en China).
• La coordinación de varias unidades con el EMS (sistema de gestión de energía) de Siny a nivel de estación permite soluciones estandarizadas de almacenamiento de energía comercial e industrial.
• El STS (Switch de transferencia estática) de 200 kW incorporado permite una transición sin interrupciones del modo conectado a la red/islanding con un tiempo de conmutación < 2 ms.

Ventajas del producto

• Características del sistema de almacenamiento de energíaalta estabilidad del voltaje y la frecuencia fuera de la red, con fluctuaciones de voltaje de salida no superiores al 1%.
• En el modo fuera de red, el sistema de almacenamiento de energía de potencia de salida puede seguir automáticamente el tamaño de la potencia de carga.
• El sistema de almacenamiento de energía cuenta con una resistencia al choque de carga del 200%, capaz de soportar hasta 1,5 veces la sobrecarga durante 5 segundos consecutivos sin distorsión de la forma de onda del voltaje,y puede funcionar continuamente durante 5 segundos bajo 2 veces de sobrecarga
• En modo fuera de red, puede soportar cargas de tipo retroalimentación de energía para recargar el sistema de almacenamiento de energía;
• Diseño modular de almacenamiento de energía, conveniente para el transporte y elevación, despliegue rápido, y plug-and-play.
• Este generador de baterías puede conectarse en paralelo con hasta 10 gabinetes individuales, lo que permite una asignación y combinación flexibles para diferentes clientes y diversos escenarios de carga de potencia.
• Esta solución es aplicable a los clientes que utilizaban originalmente generadores diesel como fuente de voltaje y tienen la necesidad de ahorrar costes y reducir el ruido.Es especialmente adecuado para suministrar energía a equipos de tipo motor como grúas, elevadores, cabrestantes y mezcladores en obras, logrando así un ahorro de energía, protección del medio ambiente y cero emisiones de carbono.Este generador de baterías puede aprovechar la diferencia entre el pico y el valle de la red eléctrica para reducir los costes operativos y mejorar los beneficios económicos (cargar durante la noche y descargar durante el día).

Especificación del producto

Clase de tipo JUP-125K-241-C Dirección continua lateral Rango de voltaje DC696V DC864V Gestión de la carga Potencia constante constant current Nominal current 157A Number of DC channels 1 AC grid connec tion Type of connection 3L+PE+N Nominal power 125kW Nominal voltage AC380V/400V/415V Nominal current 189A/180A/173A Voltage range -15%～+10% Nominal frequency 50Hz/60Hz Frequency range Nominal frequency±3Hz Power factor -1~+1 THDi ≤3% Ac off-grid Type of connection 3L+PE+N Nominal power 120kW Nominal voltage AC380V/400V Nominal frequency 50Hz/60Hz Nominal current 182A/174A THDU ≤3%

Precisión de voltaje 1% Precisión de frecuencia 0,2 Hz Rango de frecuencia Frecuencia nominal ± 0,2 Hz Capacidad de sobrecarga 110% Carga ≥ 10 min.120%Load≥1min Grid-connect ed/Islanding S witching Switching time ＜20ms Nominal power 200kW Battery parame ter Single cluster battery config uration 1P240S Total battery capacity 241kWh Environment Operating temperature -25℃～55℃(Derating above 40°C) Number of air conditioners 5kW@L35/L35 Rated cooling capacity of ai r conditioner 1850W/3000W Dehumidification Active dehumidification function Relative humidity 0% to 95% RH, no condensante Comunicación Interfaz de comunicación RS485, protocolo de comunicación LAN ModBus TCP,ModBus RTU Modo de instalación Tipo de bastidor Reactivo de lucha contra incendios Aerosoles Eficiencia del sistema >86%(@25±3°C ,0.5C

EMC Class A Isolation mode non-isolated Class of protection IP55 Cooling mode Air Conditioning Cooling (Battery cluster) + Heat Exchanger Cooling (PCS) Dimension(W*H*D) 1300*1600*2300mm(Excluding air conditioning an d heat exchanger) Weight(kg) 3400
